主打一个参悟，电路理解全靠悟！（其实是靠纯猜x）

电视机遥控器

放寒假了，刚回到家捯饬了一下用电视机看 webdav 挂载的番剧，发现遥控器右键不太灵，框框一顿拆发现就是一个很简单的按钮，边上一圈是一个触点，中间凸起的是一个触点，按下按钮时中间凸起的凹陷下去接触电路板也就连通了，所以只要调整下位置，擦擦油就好了，ee 又 zz 啊。

遥控开关

不是很灵敏了，也很简单，纽扣电池没电了而已了；然后这个面板固定是用的不可逆的卡扣，但是右下角卡扣的绷断了，所以部分按钮不好使了，刚好家里人之前买过一把胶枪，打个胶固定一下也好了。

电烤火炉

然后妈又告诉我家里的一个电烤火炉也坏了，还是框框一顿拆！

稍显复杂，手里只有一支测电笔，也可以测通断，简单理一下发现是这样的，火线经过控制器按时间变化输出或不输出电压（原理在后面分析出来的），零线直接接电热丝，地线接设备外壳

用电笔测电热丝是通路，看了下电笔的参数是小于50欧就会响，电热丝电阻不高，应该是好的，所以大概率是控制器一直不输出电压，那还说什么，拆！先是参悟了一下旋钮开关，上面有一个六角螺母，刚好家里有老虎钳，轻松取下控制器，控制器有一个金属壳，而且一个元器件从内部有一颗螺丝把金属壳锁住了，研究了半天最后参悟出来应该是先把元器件用螺丝拧到金属壳上，然后用焊锡焊在板子上就封上了，话不多说，买个电烙铁和万用表，等个快递先。

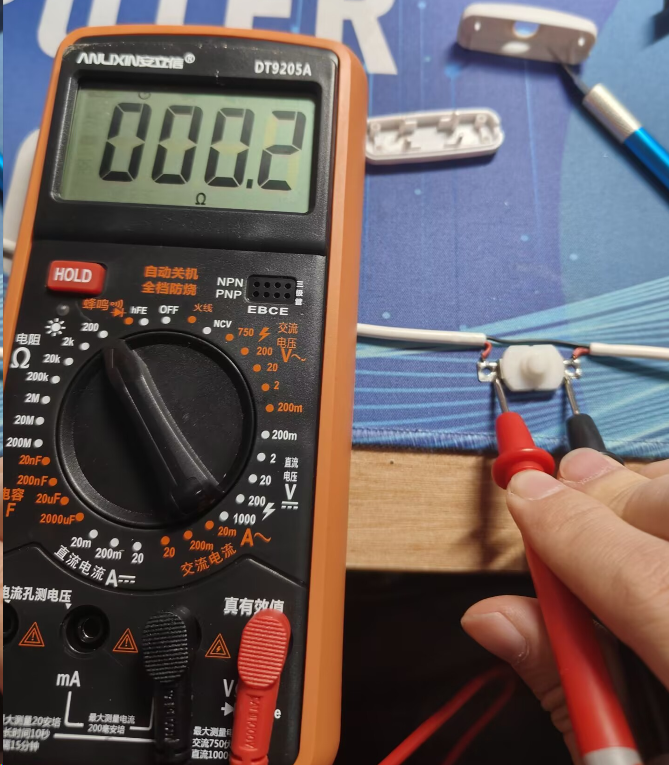

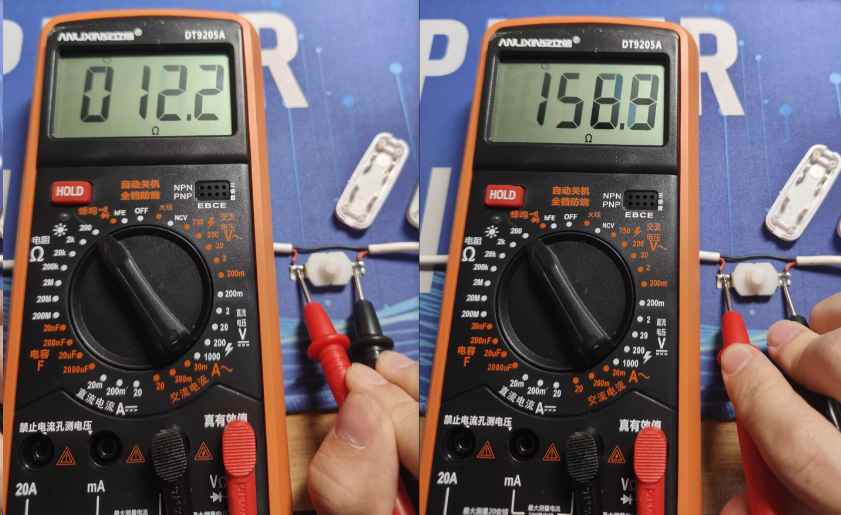

框框一顿拆，然后用拍照搜商品、看板子上的标识、看元件身上的标识，找到了所有元件的tb链接。可恶，买的万用表的欧姆档是坏的，就测不了哪个元件是好的，重新买了还没到，算了，之前全部买一份先，不超过十块一共，还有几个电阻，我相信他们应该没坏。

然后先研究研究原理，看板子后面的焊点我其实有点懵，比如右侧的那两个点是连锡的，我觉得这可能会有问题？（我是小白，啥也不懂ww，大佬的话应该知道这是为什么，不过我后面参悟出来了），下面那块连锡也很严重，而且有烧焦痕迹，可能就是那个元件坏了。

参悟了很久之后突然发现为什么这个板子上这么多长方形的焊点，明明没有那么多元器件，最后突然发现板子的绿色有深有浅，我才意识到，一块浅色的代表他们是互相通的，所以图示的连锡没有一点的问题

我想着先了解一下各个元件都是干什么用的，第一个是 BTA16-800B 双向可控硅，耐受 16A、800V，有三个引脚，T1、T2、G，当 G 对 T1、T2 有触发电压/电流时，T1到T2会导通，简而言之是一个开关

第二个是 DB3 双向触发二极管，字面意思，是双向二极管，双向可导通，导通电压是30多伏

第三个是 WH138 单联电位器带开关，也是三个引脚，ABC，AC 之间是一个固定电阻，如图是 500K 欧，B 随着旋钮选择而变化阻值，从 0 变化到 500K 欧，也就是一个滑动变阻器，还没看懂电路的时候，发现这里面的 AB 角是一直通的，我就在想是不是这个坏了，拆了半天研究了一下发现其实没问题，因 BC 之间的滑动变阻还是能正常用的，而这个电路只用了 BC，没问题啊，没问题啊

我要非常感谢这个视频：【电路实战-双向可控硅调压电路，结合示波器、实物、电路图讲解！】

非常清晰易懂，而且和我手里的这块控制板非常像，基本一致，用示波器的那块直接恍然大悟，解释了这到底是如何控制用电器功率大小的，我一开始一直以为是串联一个可变电阻就可以了hhhh，其实是单项可控硅按时间进行导通，220V 50Hz 交流电每个周期内导通时间长与短就决定了用电器的有效时间，从而控制功率大小

理一下电路板，然后学了一下嘉立创的画图功能，电路图如下，万事俱备，就等快递到了

输入输出和T1 T2相对位置好像错了，算了，问题不太大

当K1开关闭合时，C1电容逐渐进行充电，充电速度取决于电位器的阻值大小，阻值最小时是51k欧，最大是51k+1M和500k并联，阻值越小充电速度越快，在一个交流电的周期中有效输出时间会更长，当电容充电电压达到30多v足以让DB3双向触发二极管导通时，双向可控硅G1与T1有触发电压/电流，T1、T2导通，电器正常控制；当交流电电压归零时双向可控硅又截止，循环往复。从而实现通过电阻大小来控制一个周期中的导通时间，来控制电热丝的功率

激动的心，颤抖的手，用电烙铁换上双向可控硅，没盖盖板先试了一下，oh，已经热了，看起来已经修好了，然后放下来又试了试，看到按钮装的不是很正，就想从下面用手再怼一怼，可没曾想，没上盖板，直接碰到了上面图片电路板的背面焊点（电路图中的 T1 T2，基本上就是 220v 火线），直接手一麻，本能的快速收回，才意识到被交流 220 电了，唉唉，这才是切实体会到什么叫注意安全，手麻麻的，吃饭的时候都还有点感觉。

个人猜测被电了但是没跳漏保大概率是因为漏电电流不够大，没到漏保的阈值

然后就感觉把背面的盖板上好，插上电还是能用的，刚好之前买过一根电笔，可以测与地的电压，我就想看看哪个点位有电，我就戳到盖板里面，没想到，直接爆了一个小火花，bangji 一声，家里灯也灭了，就知道跳闸了，哈人，我看弱电箱漏保和客厅的空开一起跳了，拔了电器，跳漏保之后要按一下按钮才能推上去，都打开家里电是正常了，但点烤火炉已经爆了个元件，还好，双向可控硅我买了两个，还能重新换上去。
